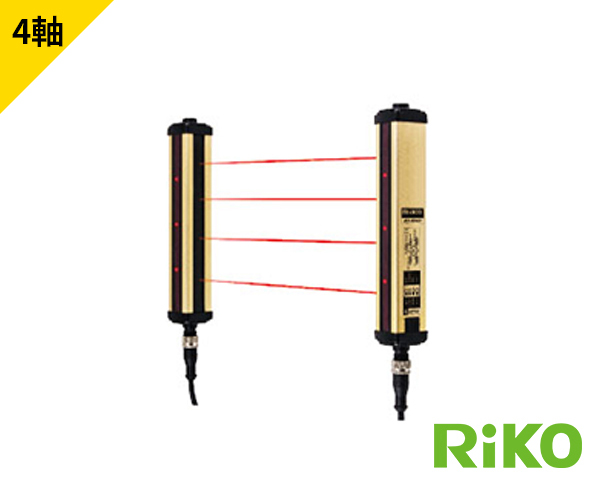

ASP-4004-K1区域型光幕光栅

产品型号：ASP-4004-K1

咨询电话：139-2295-2859

微信：TEL13922952859邮箱：1846059898@qq.com

产品详情

输出模式	NPN or PNP L.on / D.on
光轴数	4
检测高度	120 mm
光轴间距	40 mm
检出方式	Through beam / 对照式
分辨率	60 mm opaque object 不透明物体
检出距离	0.6 M ~ 5M
指拨开关 LONG / SHORT	长距：≧ 5 M / 短距：≦ 4.4 M
发光源	Infrared LED : 850 nm
LED指示灯	Blinking or shining output indicators. /动作指示灯有闪烁式、恒亮式
运转方式	More than one beam is covered ON (Dark On) / 任意一个光束被遮断即输出
工作电压	DC12 ~ 24 V±10% (ripple P-P：10% Max.)
消耗电流	Transmitter : 35 mA Max. Receiver : 30 mA Max.
负载电流	100 mA Max. at DC 24V
保护电路	Reversed Supply circuit protection, Short circuit protection output. / 电源反接保护及输出短路保护
反应时间	Off to On：15 ms Max. On to Off：20 ms Max.
隔离阻抗	20MΩ min. (DC500V)
绝缘耐压	AC1000V 60Hz for 60 Sec.
工作温度	- 10 ℃ ~ + 45℃ (No freezing allowed不可结霜,结冰)
工作溼度	35% ~ 85% RH 相对溼度
储存时温度	- 10 ℃ ~ + 45℃ (No freezing allowed 不可结霜,结冰)
储存时溼度	35% ~ 95% RH 相对溼度
防水等级	IP62
外观材质	Aluminum+ABS / 铝+ABS
出线方式	Transmitter : M12 pigtailed type (5P) Receiver : M12 piqtailed type (5P)
选购配件	线材 : M125R-PUR-2M / M125R-PUR-5M
重量	315g

接线图
